504HD手痕大改做

skwjack

Eagle

Rank: 8 Rank: 8

bird power: 4181 BP 鳥緣
來自: Hong Kong

1^# 大中小發表於 2011-3-2 23:13 只看該作者

504HD手痕大改做

坼開咗至知有難度,用7075合金,未定RR夾中位,常試中,成個頭真係輕咗好多。

[ Last edited by skwjack at 2011-3-2 23:21 ]

附件


2011-3-2 23:15


2011-3-2 23:15


2011-3-2 23:16


2011-3-2 23:16


2011-3-2 23:17


2011-3-2 23:17


2011-3-2 23:17


2011-3-2 23:18


2011-3-2 23:18

本帖最近評分記錄

Godwin bird power +3 辛苦成果 hard work 2011-3-7 23:00
Hendrix bird power +10 辛苦成果 hard work 2011-3-3 01:16

TOP

Hendrix

版主 - Moderator

Rank: 8 Rank: 8

bird power: 13274 BP 鳥緣
來自: HK

2^# 大中小發表於 2011-3-3 01:19 只看該作者

有鑼床很好呀

提議四邊和四角磨圓點，使用時不小心碰到也不疼。

另外 RRS Clamp 的前後位值，中心應對應雲台的前後擺動中軸

TOP

cwchan

swallow

Rank: 2

bird power: 74 BP 鳥緣

3^# 大中小發表於 2011-3-3 09:40 只看該作者

原廠個鋳鋁座，已經很空了，比起這塊鋁板，不會太重吧？
反而，我覺得，從工程力學來說，因為原廠個鋳鋁座較厚身和偷空，所形成的lattice ，結構力會較强，在振動控制方面比較平面板亦較好。
當然，你現在可以直接將RRS clamp固定在該塊7075鋁板上，勉去了中間的長板是很好的設計。

Portfolio @ RPS

TOP

skwjack

Eagle

Rank: 8 Rank: 8

bird power: 4181 BP 鳥緣
來自: Hong Kong

4^# 大中小發表於 2011-3-3 21:13 只看該作者

回覆2#帖子
多谢Hendrix大大意見,照做,給你看完成圖,RR夾中間的一粒3分羅絲要起牙直收入未完成,或中間收2分羅絲上絲帽或蝶帽算數。

[ Last edited by skwjack at 2011-3-3 22:09 ]

附件


2011-3-3 21:13


2011-3-3 21:13


2011-3-3 21:14


2011-3-3 21:14


2011-3-3 21:14


2011-3-3 21:15


2011-3-3 22:09


2011-3-3 22:09


2011-3-3 22:09

TOP

skwjack

Eagle

Rank: 8 Rank: 8

bird power: 4181 BP 鳥緣
來自: Hong Kong

5^# 大中小發表於 2011-3-3 21:30 只看該作者

回覆3#帖子
cwchan兄,
我想再在件7075件片底鑼多幾個方吼等件板再輕身啲,但又帕上咗支鏡之後,件合金會不夠力,或變形,因為件RR板得3粒羅絲上緊。

TOP

Hendrix

版主 - Moderator

Rank: 8 Rank: 8

bird power: 13274 BP 鳥緣
來自: HK

6^# 大中小發表於 2011-3-3 22:41 只看該作者

一般雲台上的鏡頭扯力的地方主要是前後兩方，就是向前的直線方，所以向前的直線方留厚些，左右處可偷空點。

隨手畫張這板的底面圖示意可偷空的位

[ Last edited by Hendrix at 2011-3-3 23:27 ]

附件


2011-3-3 22:41

TOP

skwjack

Eagle

Rank: 8 Rank: 8

bird power: 4181 BP 鳥緣
來自: Hong Kong

7^# 大中小發表於 2011-3-3 23:21 只看該作者

回覆6#帖子
Hendrix大大,好多谢你的圖樣,我會照樣做。

TOP

skwjack

Eagle

Rank: 8 Rank: 8

bird power: 4181 BP 鳥緣
來自: Hong Kong

8^# 大中小發表於 2011-3-4 21:14 只看該作者

回覆6#帖子
Hendrix大大
照你的圖完成,另加多兩個添,件板真係輕咗啲,又再次多謝大大意見。

附件


2011-3-4 21:14


2011-3-4 21:15

TOP

Hendrix

版主 - Moderator

Rank: 8 Rank: 8

bird power: 13274 BP 鳥緣
來自: HK

9^# 大中小發表於 2011-3-4 21:27 只看該作者

good

看實物照後，另外既然一邊有，另一邊不防也鑼掉點把，不過不整也差不多。

附件


2011-3-4 21:27

TOP

skwjack

Eagle

Rank: 8 Rank: 8

bird power: 4181 BP 鳥緣
來自: Hong Kong

10^# 大中小發表於 2011-3-4 22:16 只看該作者

回覆9#帖子

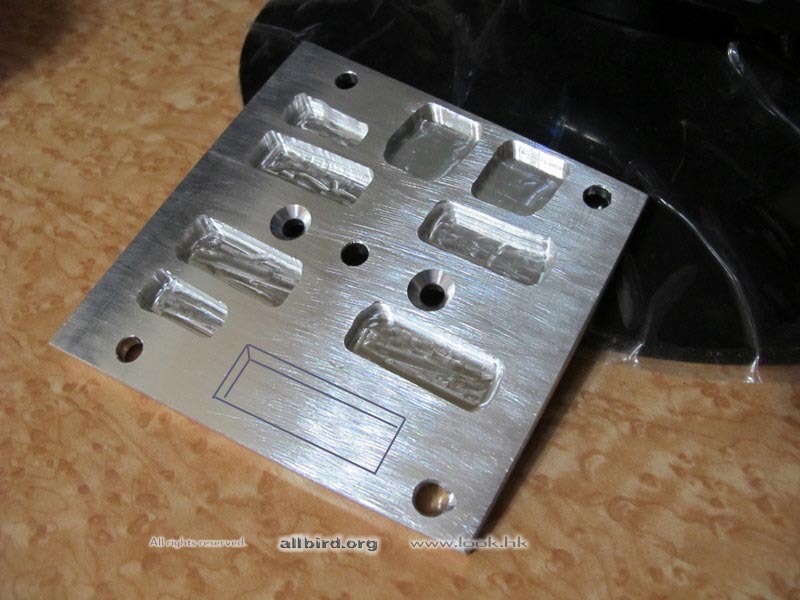

Hendrix大大,真有靈犀,本來都係在你所定的吼位鑼多個,但係支鑼刀崩咗無得再玩,所以!!!
現在上幅底照給你看看,應該不用再鑼多個都得,

[ Last edited by skwjack at 2011-3-4 22:20 ]

附件


2011-3-4 22:16


2011-3-4 22:17


2011-3-4 22:18


2011-3-4 22:18


2011-3-4 22:19


2011-3-4 22:19


2011-3-4 22:20

TOP

Hendrix

版主 - Moderator

Rank: 8 Rank: 8

bird power: 13274 BP 鳥緣
來自: HK

11^# 大中小發表於 2011-3-4 22:38 只看該作者

有時間就再鑼多個槽偷空多點吧。

另外就是向上的四邊四角，要銼圓角再用砂紙磨滑，因手經常能摸到，有圓角舒服些。

最後如難找人鍍黑就噴黑漆啦

附件


2011-3-4 22:38

TOP

skwjack

Eagle

Rank: 8 Rank: 8

bird power: 4181 BP 鳥緣
來自: Hong Kong

12^# 大中小發表於 2011-3-4 23:12 只看該作者

真多谢版主大大咁多宝貴意見,衷心說聲謝謝!

TOP

skwjack

Eagle

Rank: 8 Rank: 8

bird power: 4181 BP 鳥緣
來自: Hong Kong

13^# 大中小發表於 2011-3-5 20:56 只看該作者

回覆11#帖子
照版主大大指點已偷空多個吼位了,最後是打磨一下所有边位。

附件


2011-3-5 20:56

TOP

Hendrix

版主 - Moderator

Rank: 8 Rank: 8

bird power: 13274 BP 鳥緣
來自: HK

14^# 大中小發表於 2011-3-5 22:23 只看該作者

nice , 上完漆就能完成組裝啦

TOP

skwjack

Eagle

Rank: 8 Rank: 8

bird power: 4181 BP 鳥緣
來自: Hong Kong

15^# 大中小發表於 2011-3-8 21:21 只看該作者

回覆14#帖子
已上油,但未能組裝,因中間果粒3分平机要將個头磨薄3mm至可以裝到支炮腳,不至頂住,
