Hendrix

用液壓頭出外拍鳥發現一個煩惱，就是有時不用長鏡，想用廣角或其他相機拍風景或微距時，video  液壓頭是很難用的，想用球型小 ballhead 又裝不上，帶個底座去換又煩又重又要工具，又換得很慢。

決心自己設計做個新改良版 75mm 液壓頭的多用途碗，能用於新舊款 G 牌的 3 號腳架，利用其邊位的一個空隙可做到個鑼孔，能裝個可拆卸的 3/8" 羅絲，兼有個小半平台，需要用球型小 ballhead 可裝上，用 video  液壓頭時 （估計大部份時間是用液壓頭） 3/8" 羅絲收藏於 改良版 75mm 多用途碗的下面。用個硬幣就能現場快速轉換。
下面兼有小板塊和羅絲鎖定不怕多用途碗意外脫落，這也是原廠沒有的。

既然花了不少時間自己設計也希望能幫到其他有這個需要的影友，如需要可留言做個統計，看如再改良後量產一批要做多少。 預計價錢和原廠的差不多，但就更小巧，多用途和圓滑邊。

另外給 100mm 和 5 號腳的兼用型，可同時兼用3 號 + 5號腳架 ， 同時兼用 75mm + 100mm 的用途碗也在設計中。

Hendrix

另外原廠的 75mm 圓底固定扭把太長了，如要趴低降低腳架拍，會頂住地面，佩帶也不方便，所以做了個改良的小巧版。如需要可留言做個統計，看如再改良後量產一批要做多少。

Hendrix

that  just a RRS BH55 ballhead .

12-24/2.8 lens

Hendrix

接合位 that use 個可拆卸的 3/8" 羅絲 as show on first post

Hendrix

you use FS6 ?

Hendrix

外短固定扭剛自己使用幾日後，想改小小兩邊多兩個小掛鉤，方便掛野。

請等 update 圖。


扭的速度快過原裝，因扭鬆後用手指一撥已經旋轉幾圈，原裝要逐下扭.


4 價暫時未訂，大約 4 月 8 號後決定。

Hendrix

fsb8 我沒有，要借來量尺寸才行

Hendrix

你羅絲牙部分是連在一齊做的？

Hendrix

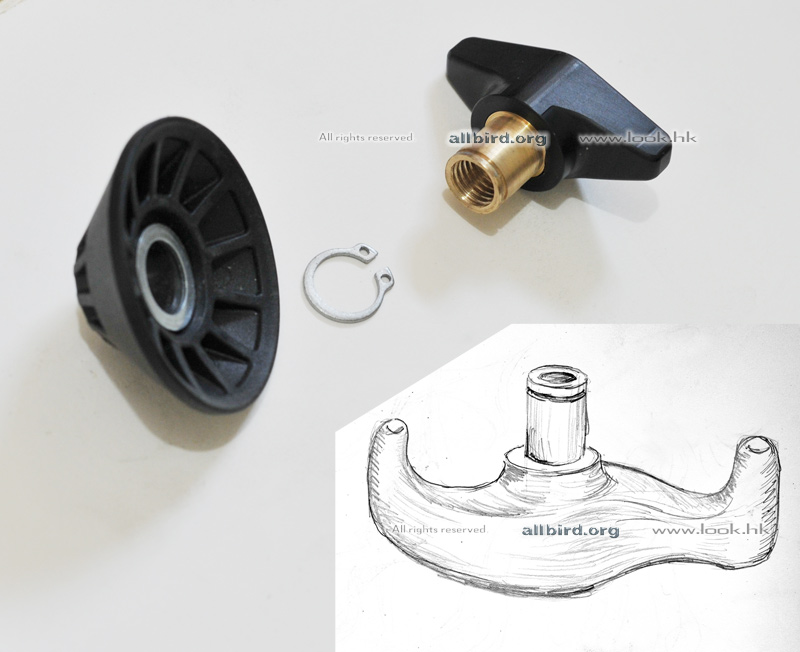

由於個固定扭把有圓角要上下兩面電腦鑼再電鍍，個扭芯係銅車出來配返凹凸位還要再組裝，所以平唔到幾多。價錢比外國最基本的細 plate 略貴。

另經過自己使用幾日後，想改小小兩邊多兩個小掛鉤，方便掛野，另改成波浪型，方便扭時用力更舒適和美觀。

另那個 V 型的鎖底的膠件是用返原廠的(如再重新做會更貴)，如你沒工具拆卸可交貨時幫你換上。

Hendrix

比劃過，操作便利還 OK 得的，那個鉤不比之前的扭大多少，太粗的肩帶是不能容易掛，要多個爬山掛環。

黄铜件的底部一來是鑼孔，二來再做複雜些恐怕更貴啦 .

[ Last edited by Hendrix at 2011-4-10 18:41 ]

Hendrix

贴 2 大概可見啦，新改的還沒做那。

Hendrix

正在改 3 D 電腦模型，最近那邊比較忙，我在催呢 ............

改好後估計一星期左右有。

Hendrix

3 D 電腦模型已改好下星期開始做

Hendrix

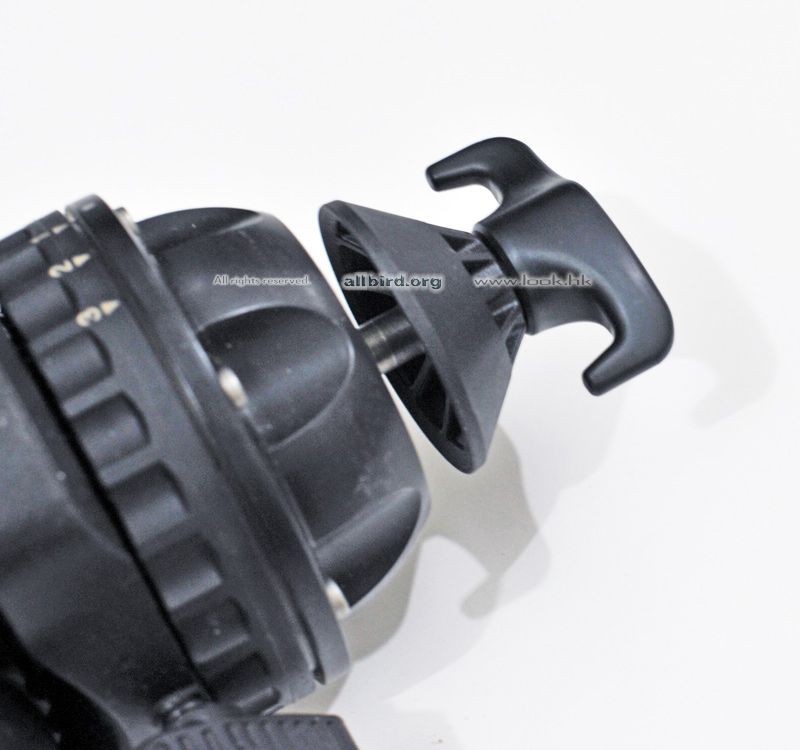

首個試制品已完成，除能掛東西外，扭時也更易用力。

下星期完成，會安排個地方交貨，大家有其他的頭想改或想來試也可以來。

想安排星期幾可先說說意見

[ Last edited by Hendrix at 2011-4-19 18:18 ]

Hendrix

國內的都是準備邮寄的啦，謝謝支持
